Kit Bas de pompe Acier Inox Merkur ES (24G702) Graco
Ce kit de réparation pour Bas de pompe en acier inox convient au pompe Mini Merkur ES de Graco. Il s'agit de la référence 24G705 de Graco.
Voir la description complèteCe kit de réparation pour Bas de pompe en acier inox convient au pompe Mini Merkur ES de Graco.
Il s'agit de la référence 24G702 de Graco.

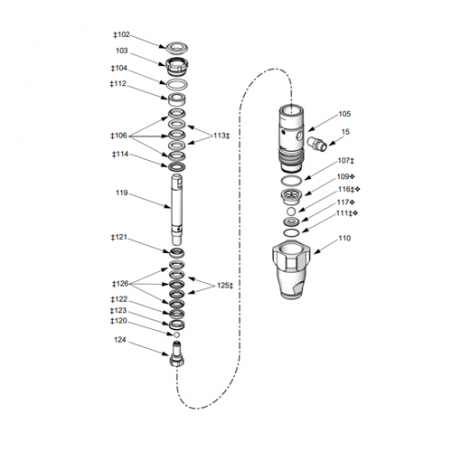

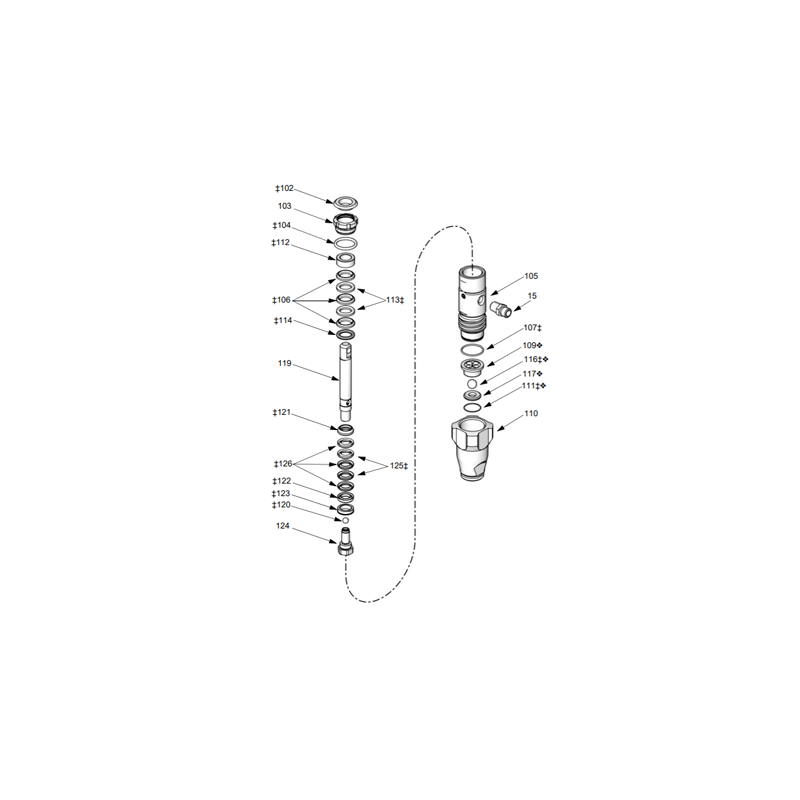

> Contenu du Kit
|
Repère |
Référence |
Désignation |
Quantité |
|
102 |
|
Bouton |
1 |
|
103 |
24H161 |
Écrou, presse étoupe |
1 |
|
104 |
|
Joint torique (buna N) |
1 |
|
105 |
24G706 |
Cylindre pompe |
1 |
|
106 |
|
Joint en V, presse étoupe |
1 |
|
107 |
|
Joint torique (PTFE) |
1 |
|
109 |
15C011 |
Guide, bille |
1 |
|
110 |
24H007 |
Vanne, logement intérieur |
1 |
|
111 |
|
Joint torique (PTFE) |
1 |
|
112 |
|
Bague femelle |
1 |
|
113 |
|
Joint en V, cuir |
2 |
|
114 |
|
Bague mâle |
1 |
|
116 |
105445 |
Bille acier inoxydable |
1 |
|
117 |
15A968 |
Siège, carbure |
1 |
|
119 |
24G704 |
Kit, tige Chromex |
1 |
|
120 |
105444 |
Bille piston, acier inoxydable |
1 |
|
121 |
|
Bague mâle piston |
1 |
|
122 |
|
Bague femelle piston |
1 |
|
123 |
|
Racleur piston |
1 |
|
124 |
|
Vanne piston |
1 |
|
125 |
|
Joint en V, piston,cuir |
2 |
|
126 |
|
Joint en V, piston V-Max |
3 |
Fiche technique
- Référence
- 24G702
- Catégorie
- Bas de pompe
- Pompe
- Merkur ES Graco
- Contenu Kit
- Bouton, Écrou, Joints, Cylindre, Guide, Vanne, Bague, Bille, Siège, Tige, Racleur...
