Kit Réparation Bas de pompe Acier Inox Merkur ES (24G702) Graco

Ce kit de réparation pour Bas de pompe en acier inox convient au pompe Mini Merkur ES.

Il s'agit de la référence 24G702 de Graco.

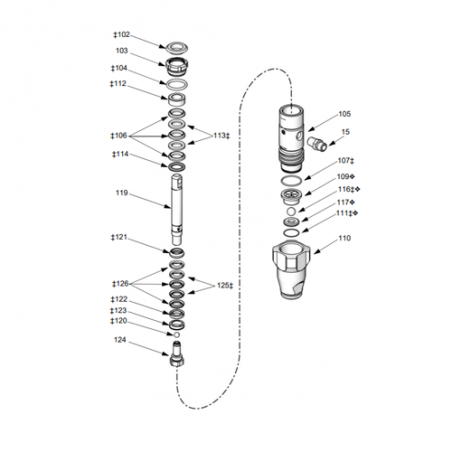

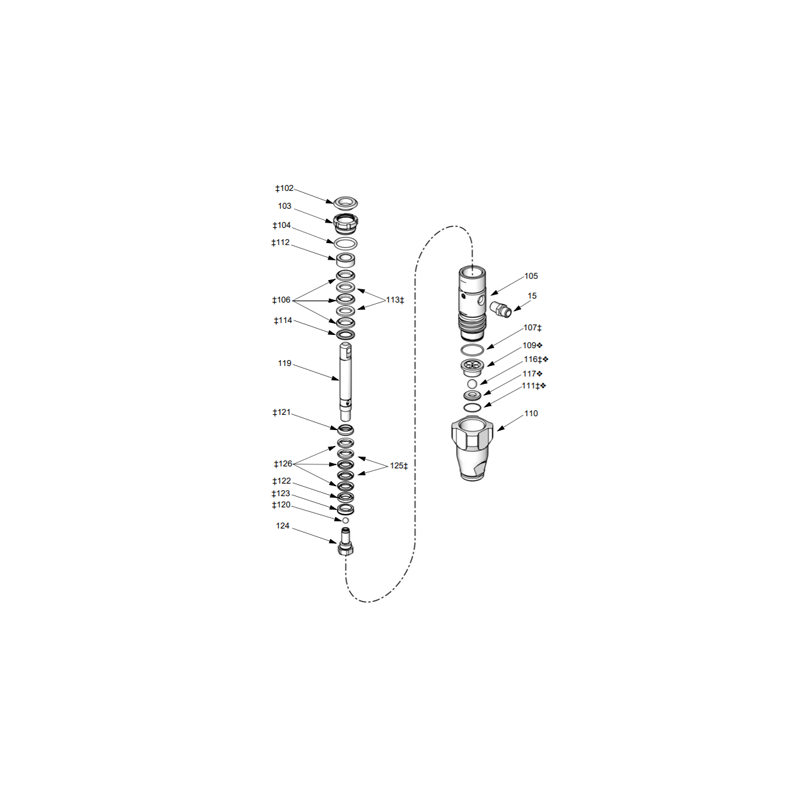

Contenu du Kit :

102‡ BOUTON, bouchon x 1

103 ÉCROU, inox (24H161)

104‡ JOINT TORIQUE ; buna-N ; diamètre extérieur de 1,262 po (32,05 mm) x 1

105 CYLINDRE, pompe 24G706 x 1

106‡ JOINT EN V, presse-étoupe ; V-Max™ UHMWPE x 3

107‡ JOINT TORIQUE ; PTFE ; diamètre extérieur de 1,254 po (31,85 mm) x 1

109 GUIDE, bille 15C011 x 1

110 VANNE, logement intérieur ; acier inox 24H007 x 1

111‡ Y JOINT TORIQUE ; PTFE ; diamètre extérieur de 0,941 po (23,90 mm) x 1

112‡ BAGUE, femelle, presse-étoupe ; acétal x 1

113‡ JOINT EN V, presse-étoupe ; cuir x 2

114‡ BAGUE, mâle, presse-étoupe ; acétal x 1

116‡ BILLE, admission ; acier inoxydable ; diamètre de 0,500 po (13 mm) 105445 x 1

117 SIÈGE, carbure 15A968 x 1

119 KIT, tige, piston ; Chromex™ 24G704 x  1

120‡ BILLE, piston ; acier inoxydable ; diamètre 0,3125 po (7,94 mm) 105444 x 1

121‡ BAGUE, mâle, piston ; acier inox  x 1

122‡ BAGUE, femelle, piston ; acier inox  x 1

123‡ RACLEUR, piston x 1

124 VANNE, piston ; acier inox x 1

125‡ JOINT EN V, piston ; cuir x 2

126‡ JOINT EN V, piston ; V-Max™ UHMWPE x 3
