Kit Réparation Bas de pompe Acier plaqué Merkur ES (24G701) Graco

Ce kit de réparation pour Bas de pompe en acier plaqué convient au pompe Mini Merkur ES.

Il s'agit de la référence 24G701 de Graco.

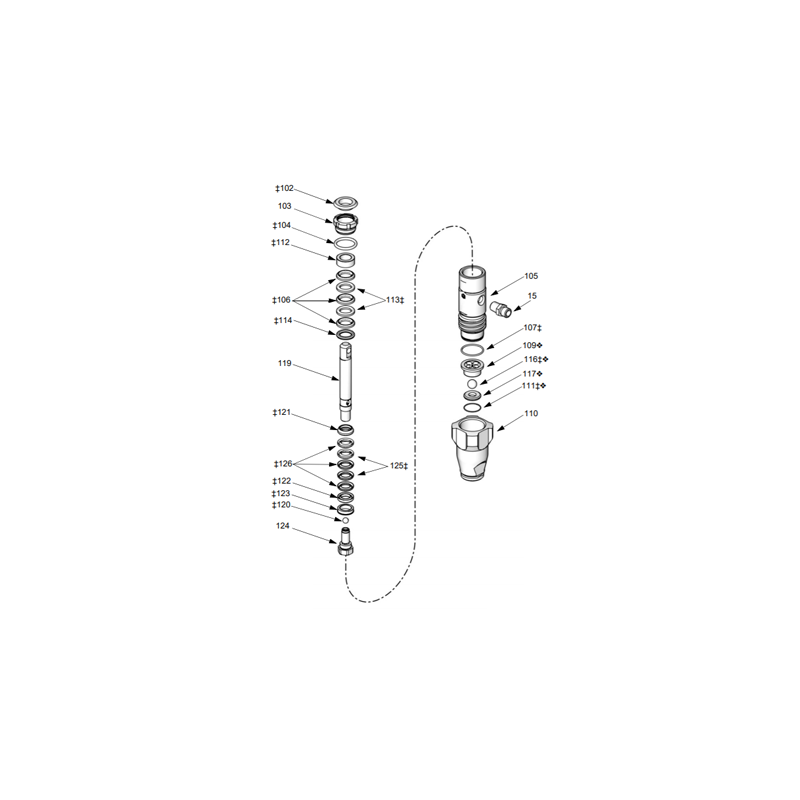

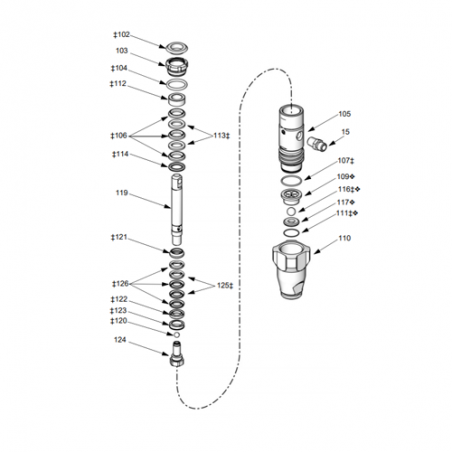

Contenu du Kit :

102‡ BOUTON, bouchon x 1

103 ÉCROU, presse-étoupe plaque d'acier (193047)

104‡ JOINT TORIQUE ; buna-N ; diamètre extérieur de 1,262 po (32,05 mm) x 1

105 CYLINDRE, pompe 17D481 x 1

106‡ JOINT EN V, presse-étoupe ; V-Max™ UHMWPE x 3

107‡ JOINT TORIQUE ; PTFE ; diamètre extérieur de 1,254 po (31,85 mm) x 1

109 GUIDE, bille 15C011 x 1

110 VANNE, logement intérieur ; plaque d'acier 15B611 x 1

111‡ Y JOINT TORIQUE ; PTFE ; diamètre extérieur de 0,941 po (23,90 mm) x 1

112‡ BAGUE, femelle, presse-étoupe ; acétal x 1

113‡ JOINT EN V, presse-étoupe ; cuir x 2

114‡ BAGUE, mâle, presse-étoupe ; acétal x 1

116‡ BILLE, admission ; acier inoxydable ; diamètre de 0,500 po (13 mm) 105445 x 1

117 SIÈGE, carbure 15A968 x 1

119 KIT, tige, piston ; Chromex™ x  1

120‡ BILLE, piston ; acier inoxydable ; diamètre 0,3125 po (7,94 mm) 105444 x 1

121‡ BAGUE, mâle, piston ; plaque d'acier x 1

122‡ BAGUE, femelle, piston ; plaque d'acier  x 1

123‡ RACLEUR, piston x 1

124 VANNE, piston ; plaque d'acier x 1

125‡ JOINT EN V, piston ; cuir x 2

126‡ JOINT EN V, piston ; V-Max™ UHMWPE x 3
